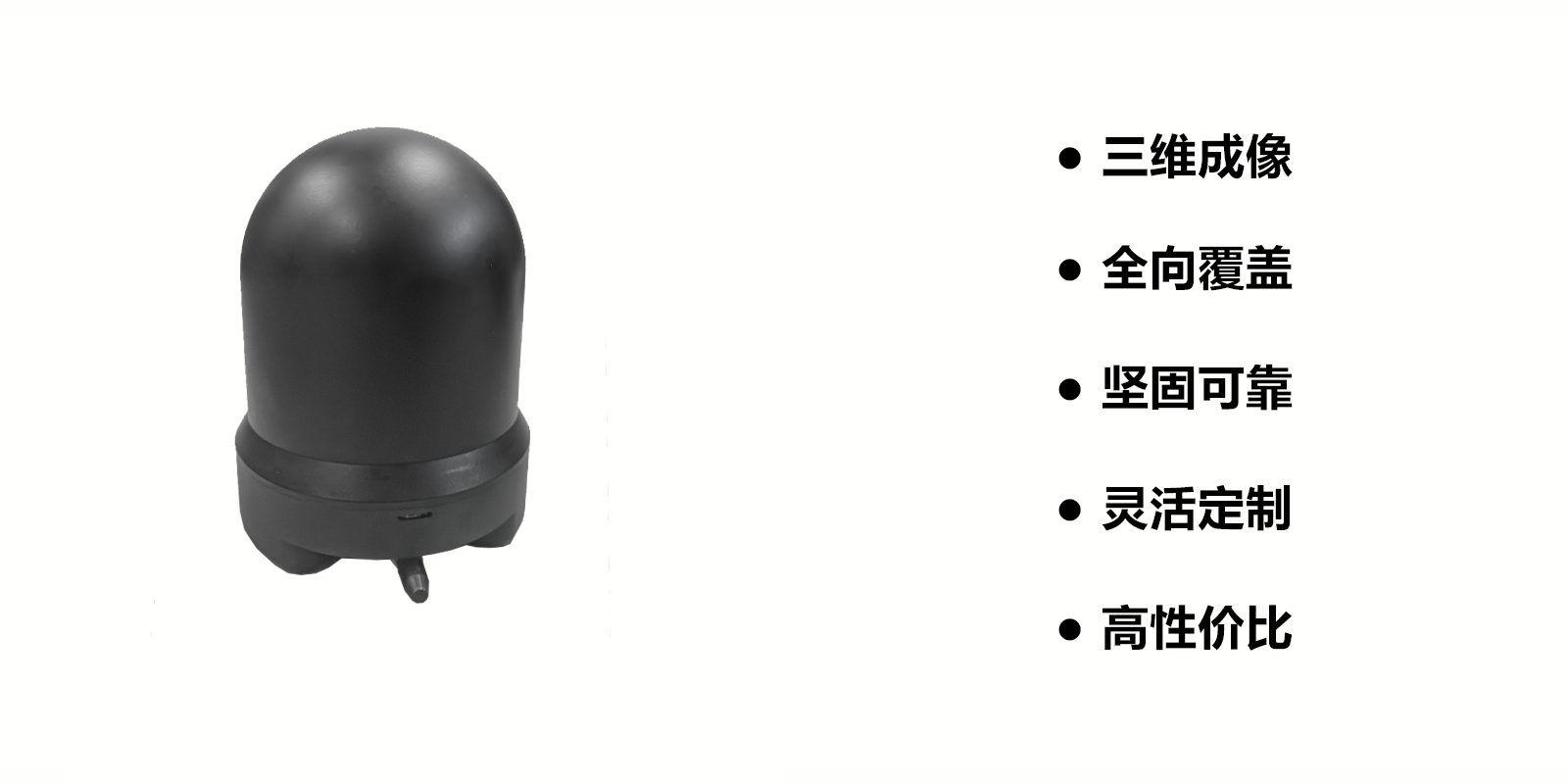

SV4001 三维声呐

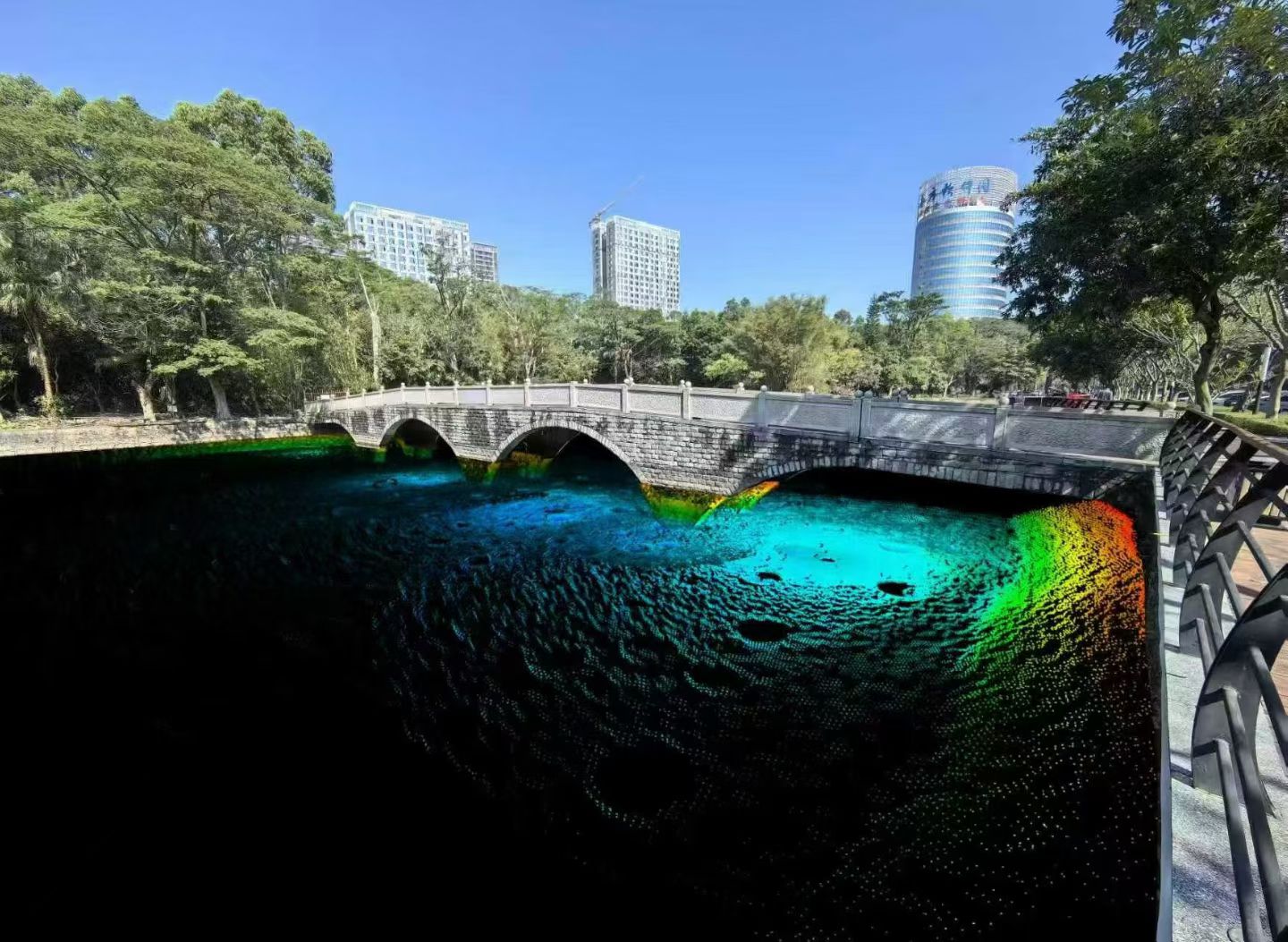

产品概述：SV4001三维扫描声呐是一款低成本、微型化、低功耗的单波束机械扫描三维成像声呐，主要用于水下固定物体的三维轮廓扫描。它采用密封充油结构，无外部旋转部件，有效避免了泥沙堵塞和海草缠绕的风险。该声呐通过两个电机驱动换能器进行二轴扫描，可在软件控制下灵活设置扫描范围、速度和分辨率，并基于各点回波构建场景的强度图与点云图，实现对整个水体的全面覆盖。 |
| SV4001 三维声呐 750kHz/1.2MHz声学参数 频率..................................750kHz/1.2MHz 最大探测距离.............................50m/40m 波束宽度………………….......….…1.5°/0.85° 最小距离分辨率………….....................1mm 量程……………….......…..1~70m(连续可调) 发射信号………………….....…..CW或CHIRP 最大工作水深………….....….300m(可定制) 工作盲区………………………......…..…≤0.2m 扫描分辨率……………….........…….0.1°~10° 扫描速度…………………......…..最大100线/s 扫描方式………………......……….全景或扇形 水平向扫描范围（θ轴）…………..…..360° 垂直向扫描范围（φ轴）………….0°~108° 电气参数 输入电压.................................12~40VDC 平均功率............................................... 5W 峰值功率......................................... ＜10W 通信接口……………......………..百兆以太网 对外连接器………….......….1个水密连接器 机械参数 体积 (直径 * 高)……….……110 x 139mm 重量 (空气/水)………..……..…1.8kg/0.9kg |
|
