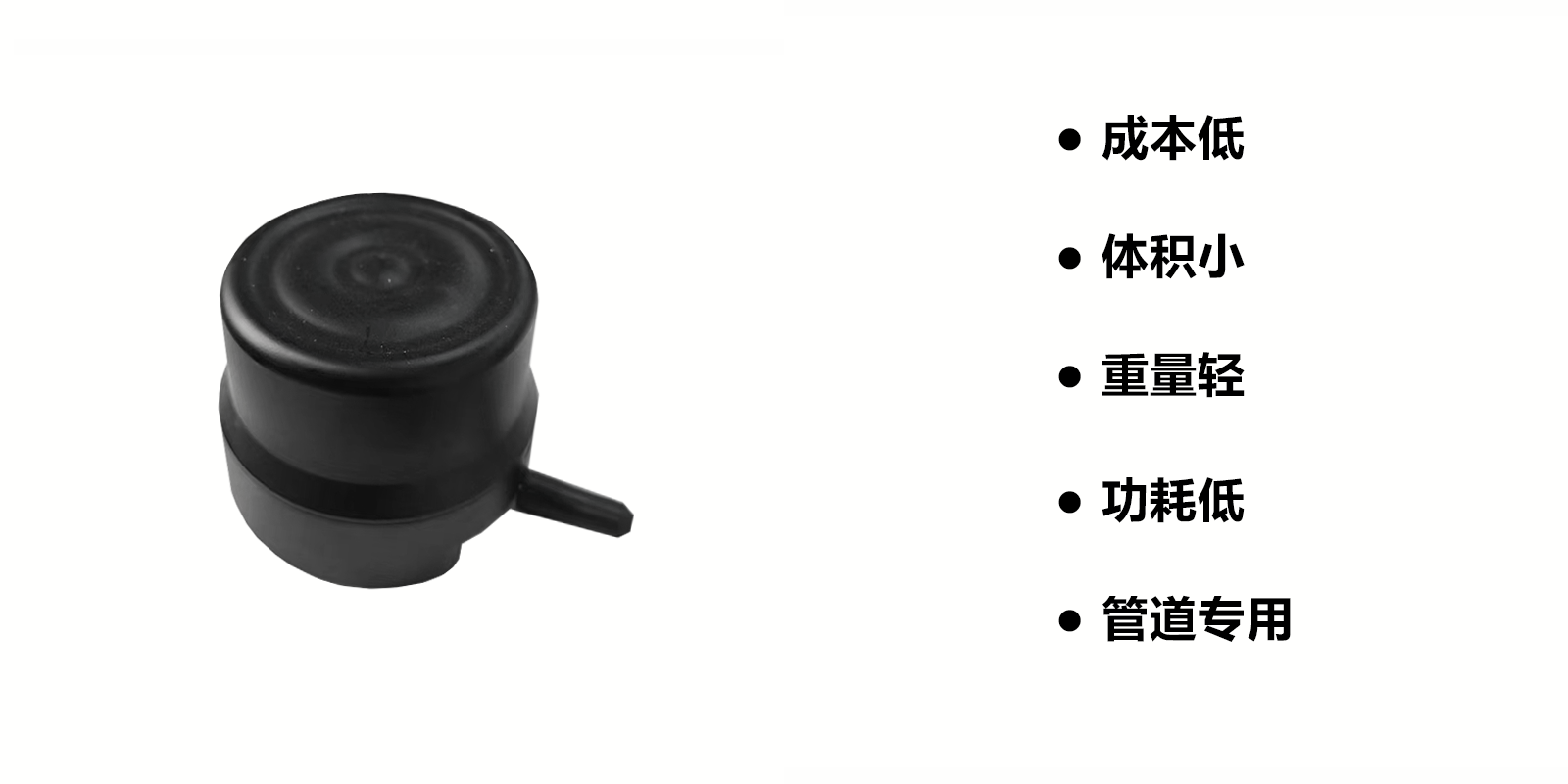

SV1007 管道声呐

产品概述：SV1007与SV1006基本相同，但减小了垂直开角和最大探测距离，专用于近距离窄波束的管道剖面应用。为提高管道扫描效率，SV1007全部为双波束配置。另外SV1007的软件增加了剖面计算和管道三维重构功能。

1.2MHz声学参数

频率.............................................1.2MHz

最大探测距离.....................................5m

水平中心波束宽度……….....………0.82°

垂直开角………………………............…..3°

距离分辨率(量程相关).................2mm

发射信号…………………….........固定CW

最大工作水深………………..…...…300m

工作盲区……………………........…≤0.2m

扫描分辨率…………………....…0.1°~10°

扫描速度…………....……….最大200线/s

扫描方式…………….......…….全景或扇区

电气参数

输入电压...............................12~36VDC

平均功率............................................ 3W

峰值功率...................................... ＜20W

通信接口…………......……..…百兆以太网

机械参数

体积(直径 * 高)…………..97 x 74.5mm
